Maskinvalg: Hvordan estimere kraften som kreves for en skrueskipslosser

Velge rett Skrue losser for skip for din havnedrift er en kritisk beslutning som direkte påvirker effektiviteten, driftskostnadene og langsiktig pålitelighet. I hjertet av denne utvelgelsesprosessen ligger nøyaktig estimering av strømbehov. En underdimensjonert motor fører til hyppig stopp, økt vedlikehold og unnlatelse av å oppnå målet om lossehastighet, mens en overdimensjonert en resulterer i unødvendige kapitalutgifter og høyere energiforbruk. Denne veiledningen gir en omfattende, steg-for-steg tilnærming til å estimere kraften som trengs for en Skrue losser for skip , dykke ned i nøkkelfaktorene og beregningene som definerer kraftberegning av skruetransportør for disse komplekse maskinene. En skikkelig effektberegning for bulklaser er grunnleggende for å sikre optimal ytelse og avkastning på investeringen.

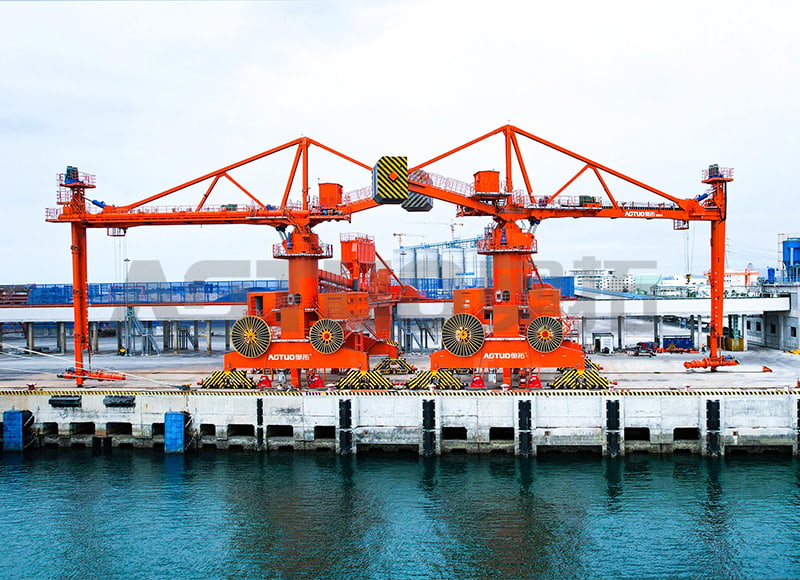

1000-70000 DWT 200-1500t/t Skinne mobil skrue lossemaskin

Forstå kjernekomponentene i kraftbehovet

Den totale kraften som kreves for å drive en Skrue losser for skip er ikke en enkelt verdi, men summen av flere forskjellige komponenter. Hver av disse komponentene representerer en kraft som motoren må overvinne for å flytte materiale fra skipets lasterom til det landbaserte mottakssystemet. Å forstå disse elementene er det første trinnet i enhver nøyaktighet størrelsesguide for avlastermotor .

• Materialehåndteringskraft (s _H ): Dette er kraften som trengs for å faktisk løfte og flytte bulkmaterialet langs lengden og helningen til skruetransportøren. Det er direkte relatert til kapasiteten, løftehøyden og lengden på transportøren.
• Materialfriksjonskraft (s _F ): Når materialet beveger seg, gnis det mot skrueflatene og trauet, og skaper friksjon. Denne komponenten påvirkes av materialets sliteevne og dets indre friksjonskoeffisient.
• Tøm transportørstrøm (s _E ): Dette er kraften som kreves for å bare kjøre avlasteren tom, og overvinne den mekaniske friksjonen i lagre, girkasser og andre bevegelige deler.
• Ekstra belastninger: Skrånende drift, miljøfaktorer som vindmotstand på bommen og kraften som trengs for hjelpesystemer som luffing og svingende bevegelser bidrar også til den totale etterspørselen.

Nøkkelfaktorer som påvirker strømkravene

Nøyaktig estimering av kraft er et problem med flere variabler. Før noen beregninger kan begynne, er det viktig å samle inn spesifikke data om materialet som skal håndteres og driftsparametrene til losseren. Disse dataene danner grunnlaget for en pålitelig effektberegning for bulklaser .

• Materialmassedensitet (γ): Vekten per volumenhet (f.eks. kg/m³) av materialet. Tyngre materialer som jernmalm krever betydelig mer kraft enn lettere materialer som korn.
• Lossekapasitet (Q): Ønsket massestrømningshastighet (f.eks. tonn per time). Dette er en primær driver for strømbehovet.
• Transportbåndlengde (L) og helning (H): Den totale horisontale avstanden og den vertikale løftehøyden materialet skal transporteres. Lengre og brattere transportører krever mer kraft.
• Materialfriksjonsfaktor (f): En dimensjonsløs verdi som representerer materialets flytegenskaper og dets interaksjon med transportørens overflater. Det er høyere for klebrige eller slipende materialer.
• Fyllingskoeffisient (φ): Forholdet mellom tverrsnittsarealet fylt med materiale og det totale tilgjengelige arealet. Vanligvis er dette mellom 15 % og 45 % for skruetransportører for å forhindre overbelastning.

Sammenligningstabell for materialegenskaper

Egenskapene til bulkmaterialet er kanskje den viktigste variabelen. Tabellen nedenfor gir typiske verdier for vanlige materialer, som er avgjørende input for kraftberegning av skruetransportør .

En trinnvis kraftberegningsmetodikk

Mens detaljert programvare ofte brukes for endelige design, gir en manuell estimering uvurderlig innsikt. Følgende metodikk, basert på CEMA (Conveyor Equipment Manufacturers Association) standarder, skisserer prosessen for en grunnleggende horisontal skruetransportør. Dette danner kjernen i evt størrelsesguide for avlastermotor .

Trinn 1: Beregn materialhåndteringskraft (s _H )

Dette er kraften som kreves for å flytte massen av materialet over den nødvendige avstanden. Formelen er:

P _H (kW) = (C * L * g) / 3600

Hvor: C = Kapasitet (kg/t), L = Transportbåndlengde (m), g = Tyngdekraft (9,81 m/s²). For skråtransportører erstattes 'L' med den totale transportavstanden, noe som øker kraftbehovet betydelig.

• Eksempel: For en kapasitet på 500 t/t (500 000 kg/t) over 30 meter: P _H = (500 000 * 30 * 9,81) / 3600 = ~40,9 kW.
• Betraktning: Denne komponenten er mest følsom for endringer i kapasitet og løftehøyde.

Trinn 2: Beregn materialfriksjonskraft (s _F )

Dette står for friksjonen mellom materialet og skruen/trauet. Formelen er:

P _F (kW) = (C * L * f) / 3670

Hvor: f er materialfriksjonsfaktoren (f.eks. 1,5 for sement, 4,0 for klinker).

• Eksempel (fortsetter): For sement (f=1,5) over 30 meter: P _F = (500 000 * 30 * 1,5) / 3670 = ~6,1 kW.
• Betraktning: Slipende materialer med høy 'f'-faktor vil øke denne verdien drastisk.

Trinn 3: Ta hensyn til effektivitet og fastsett installert strøm

De beregnede effektverdiene er teoretiske og tar ikke hensyn til mekaniske tap. Den totale nødvendige kraften ved motorakselen er funnet ved å dele summen av alle kraftkomponenter med den totale driveffektiviteten (η).

P _Totaltt = (P _H P _F P _E ) / η

• Effektivitet (η): For et system som involverer en girkasse og lagre, er η typisk mellom 0,85 og 0,95.
• Tøm transportørstrøm (s _E ): Dette kan estimeres fra produsentens data eller som en liten prosentandel (f.eks. 5-10%) av materialkraften for innledende estimater.
• Endelig størrelse: En sikkerhetsfaktor på 10-15 % legges vanligvis til P _Totaltt for å komme frem til den endelige installerte motoreffekten, og sikre at den kan håndtere oppstartsbelastninger og mindre overbelastninger.

Avanserte vurderinger for virkelige applikasjoner

Den grunnleggende beregningen gir et grunnlag, men den virkelige verden spesifikasjon for skruelosser krever redegjørelse for mer kompleks dynamikk. Selskaper med omfattende ingeniørerfaring, som Hangzhou Aotuo Mechanical and Electrical Co., Ltd., integrerer disse faktorene i sine design for utstyr som kan håndtere opptil 3000t/t.

• Variable Frequency Drives (VFD-er): Ved å bruke en VFD kan motoren operere ved forskjellige hastigheter og gir en "myk start", som reduserer toppstrømmen og mekanisk stress under oppstart, som kan være høyere enn kjøreeffekten.
• Ikke-standard betingelser: Operasjoner i ekstrem kulde kan påvirke materialegenskaper og smøremiddelviskositet, mens høy luftfuktighet kan øke vedheften til visse materialer, noe som begge påvirker kraftbehovet.
• Flere drivenheter: For svært lange skrueavlastere kan strøm tilføres av flere motorer plassert med intervaller langs lengden for å forhindre overdreven torsjon på skrueakselen.
• Systemintegrasjonskraft: Totalen effektberegning for bulklaser må også inkludere energien som kreves for lufting (heving/senking) av bommen, dreiing (rotering) av avlasteren og støvoppsamlingssystemer.

FAQ

Hva er den vanligste feilen ved dimensjonering av en motor for en skrueskipslosser?

Den vanligste og mest kostbare feilen er å undervurdere materialfriksjonsfaktoren ('f'-verdi) og den totale systemineffektiviteten. Ingeniører fokuserer ofte på den grunnleggende løftekraften (P _H ) men klarer ikke å ta tilstrekkelig hensyn til den ekstra energien som kreves for å skyve slipende eller klebrige materialer som klinker eller vått kull gjennom trauet. Denne forglemmelsen, kombinert med bruk av en altfor optimistisk driveffektivitet, fører til valg av en underdimensjonert motor som konsekvent vil overbelaste, snuble og ha en forkortet levetid. En robust størrelsesguide for avlastermotor legger alltid vekt på konservative, materialspesifikke friksjonsfaktorer.

Hvordan påvirker materialvalget effektberegningen utover bare tetthet?

Mens tetthet direkte påvirker materialhåndteringskraften (s _H ), påvirker materialets fysiske egenskaper i stor grad den materielle friksjonskraften (P _F ). Et slipende materiale som jernmalm eller klinker har en veldig høy friksjonsfaktor ('f'), som kan multiplisere P _F komponent flere ganger i forhold til et frittflytende materiale som korn. Videre krever materialer med en tendens til å kake eller feste seg en lavere fyllingskoeffisient (φ) for å forhindre blokkeringer, noe som kan nødvendiggjøre en skrue med større diameter som kjører med en annen hastighet for å oppnå samme kapasitet, som indirekte påvirker kraftbalansen. Derfor en grundig kraftberegning av skruetransportør er umulig uten detaljerte materialegenskaper.

Er det bedre å ha en overdimensjonert eller underdimensjonert motor for en skruavlaster?

Mens begge har ulemper, er en underdimensjonert motor utvetydig det dårligere alternativet. En underdimensjonert motor vil ikke levere den nødvendige kapasiteten, stoppe under belastning, overopphetes og kreve konstant vedlikehold, noe som fører til overdreven nedetid og driftskostnader. En overdimensjonert motor, mens den involverer et høyere innledende kapitalutlegg og potensielt opererer på et mindre effektivt punkt på kraftkurven, vil pålitelig utføre oppgaven. Med moderne frekvensomformere (Variable Frequency Drives) kan driftsineffektiviteten til en overdimensjonert motor reduseres. Derfor, når du er i tvil, er det en standard bransjepraksis å bruke en sikkerhetsfaktor og lene seg mot en litt større motor for å sikre pålitelighet, et nøkkelprinsipp i spesifikasjon for skruelosser .

Kan jeg bruke en standard skruetransportørberegning for en skipslosserapplikasjon?

Du kan bruke det som utgangspunkt, men en skipslosser introduserer unike kompleksiteter som en standardberegning kanskje ikke fanger opp. Den dynamiske karakteren av operasjonen – hvor lengden og helningen til den innvendige skruetransportøren kan endres etter hvert som bommen luftes og skipets posisjon skifter – betyr at kraftbehovet ikke er konstant. I tillegg rettferdiggjør behovet for høy pålitelighet i et krevende, 24/7 havnemiljø større sikkerhetsfaktorer. Det anbefales på det sterkeste å bruke spesialisert ingeniørprogramvare eller rådføre seg med erfarne produsenter som har en dokumentert merittliste innen effektberegning for bulklaser systemer som må fungere under disse variable og tøffe forholdene.
